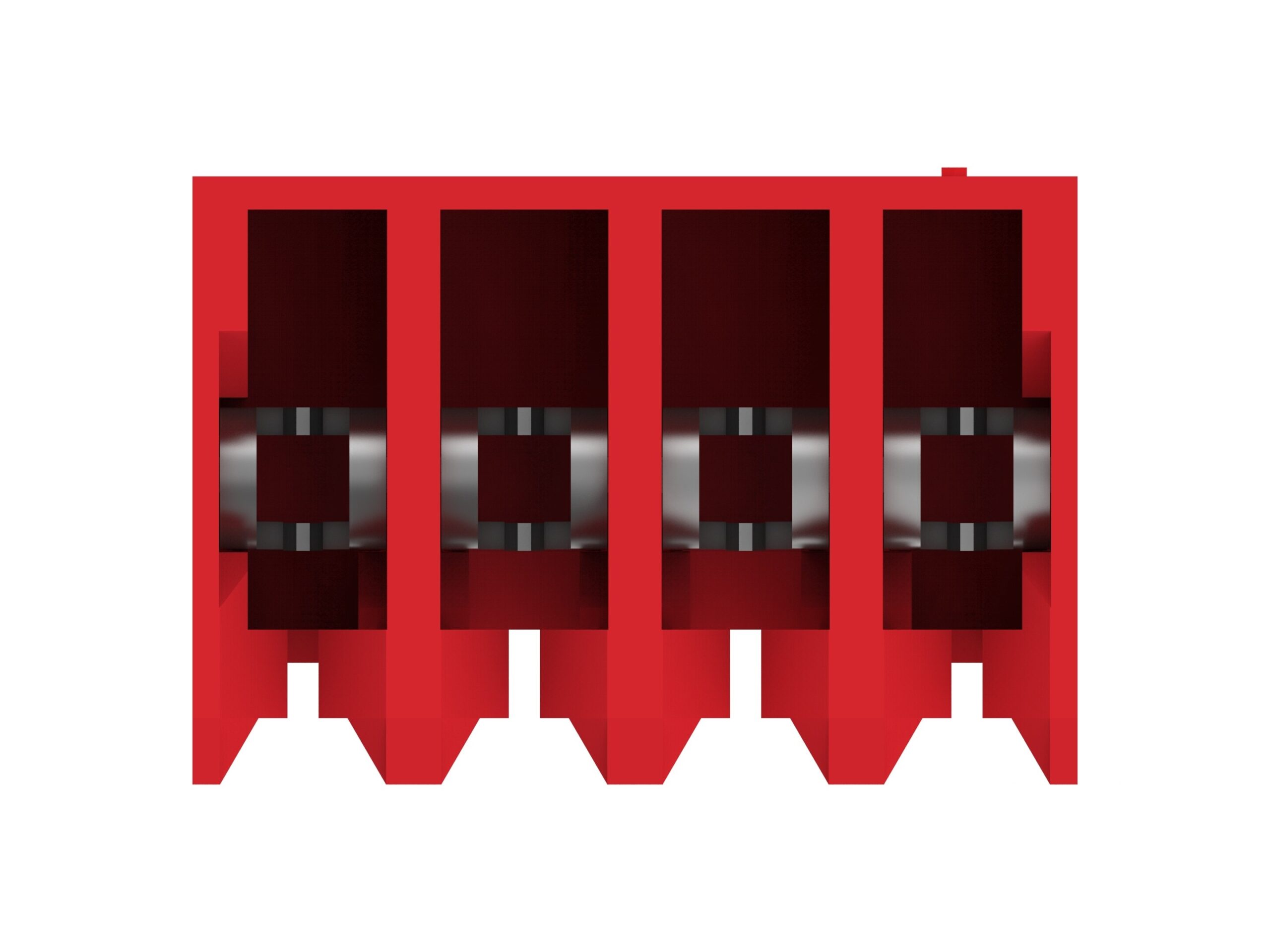

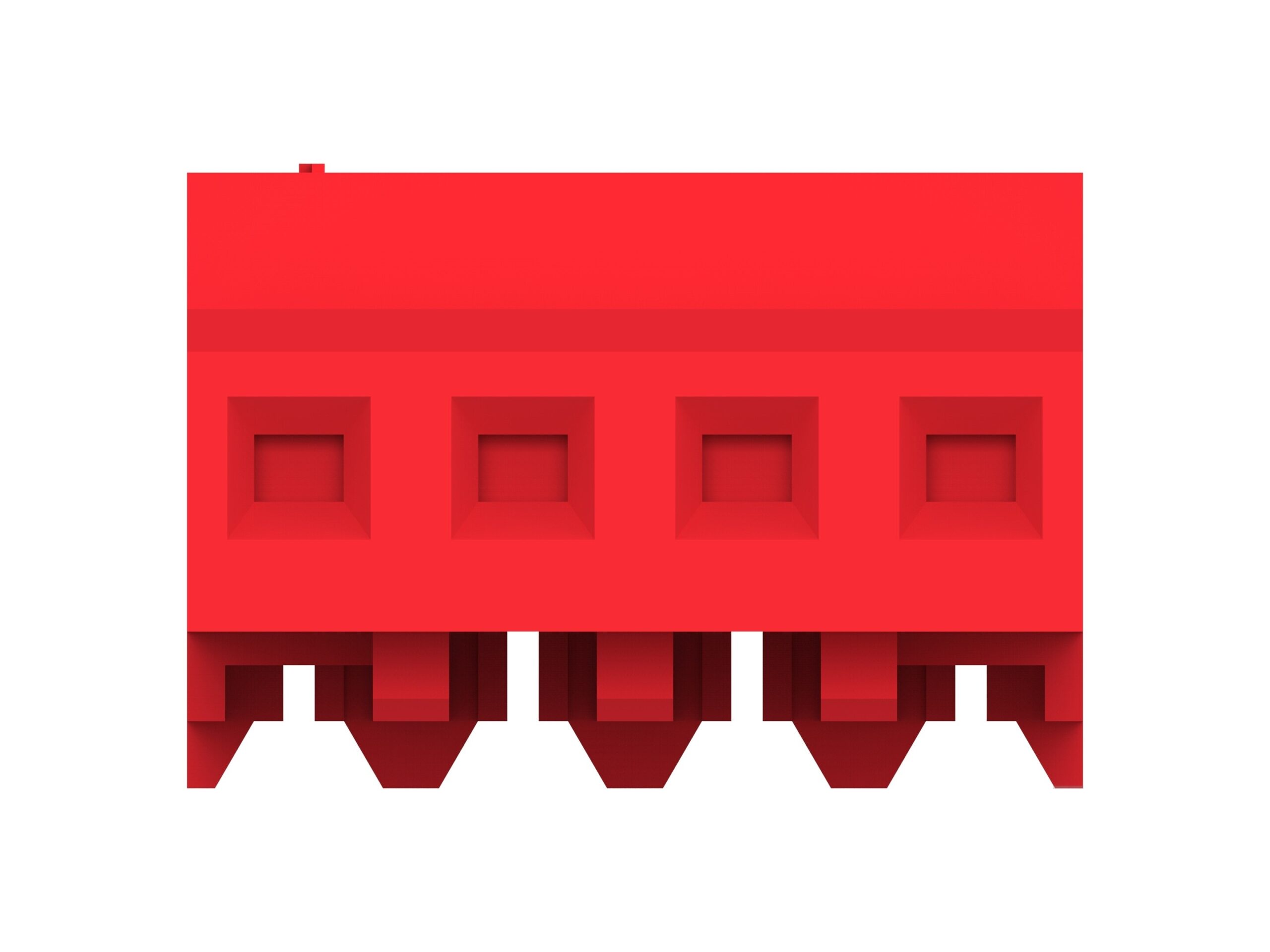

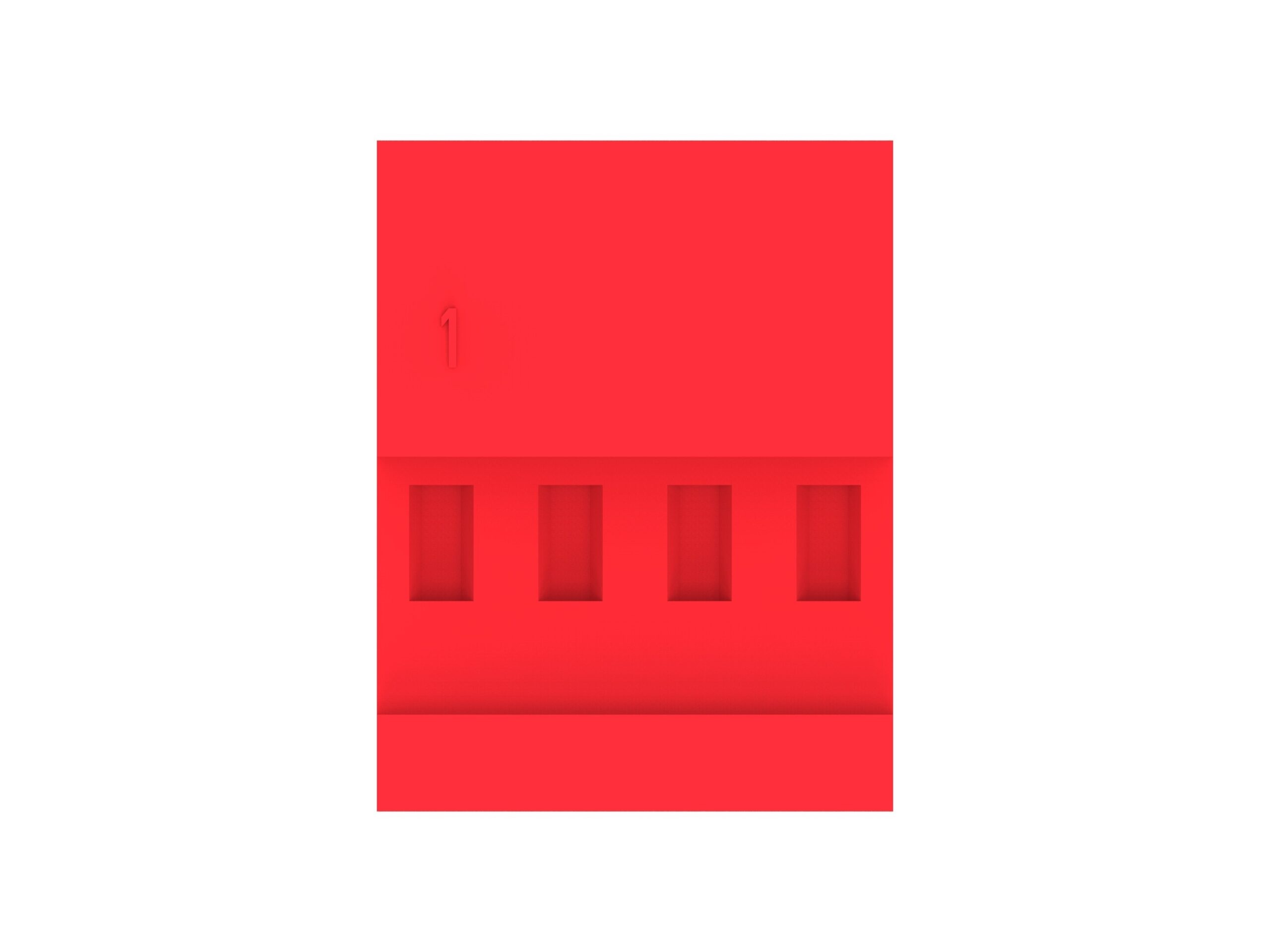

CARACTERISTICAS 3-640440-4
Compatible con el tipo de cable conductor: De varios hilos
Tipo de producto del conector: Conjunto de conector
Tipo de conector y de carcasa: Receptáculo
Sistema de conectores: Cable a placa
Tipo de fuerza de inserción: Normal
Sellable: No
El conector y el contacto se conectan a: Alambres y cables
Características de la Configuración
Contactos precargados: Sí
Número de cavidades: 4
Número de posiciones: 4
Número de filas: 1
Características eléctricas
Voltaje de funcionamiento (VAC): 250
Características del cuerpo
Color del producto: Rojo
Características del contacto
Tipo de contacto: Receptáculo
Material de recubrimiento para área de conexión de contacto de cable: Estaño
Material de recubrimiento base de contacto: Níquel
Material de recubrimiento para área de conexión de contacto: Estaño (Sn)
Retención de contactos dentro de la carcasa: Con
Corriente nominal de contacto (máx.) (A): 5
Características de la terminación
Método de conexión a alambre y cable: Desplazamiento de aislamiento (IDC)
Fijación mecánica
Tipo de retención de contactos dentro de la carcasa: Lengüeta de bloqueo
Alineación de conexión: Sin
Tipo de retención de la conexión: Saliente de bloqueo
Retención de la conexión: Con
Tipo de montaje del conector: Montaje de cable (colgante libre)
Características de la carcasa
Material de la carcasa: Nailon
Distancia entre pines: 2.54 mm
Dimensiones
Longitud del conector: 10.16 mm
Calibre del cable (AWG): 22
Calibre del cable (mm²): .3 – .4
Altura del conector: 13.21 mm
Ancho del conector: 6.99 mm
Condiciones de uso
Rango de temperatura de funcionamiento: -55 – 105 °C [ -67 – 221 °F ]
Operación/aplicación
Con protección: No
Aplicación de circuitos: Señal
Estándares de la industria
Clasificación CSA: LR 7189
Compatible con productos aprobados: UL E28476
Grado UL: Reconocido
Compatible con organizaciones o normas: CSA | UL
Índice de flamabilidad UL: UL 94V-2

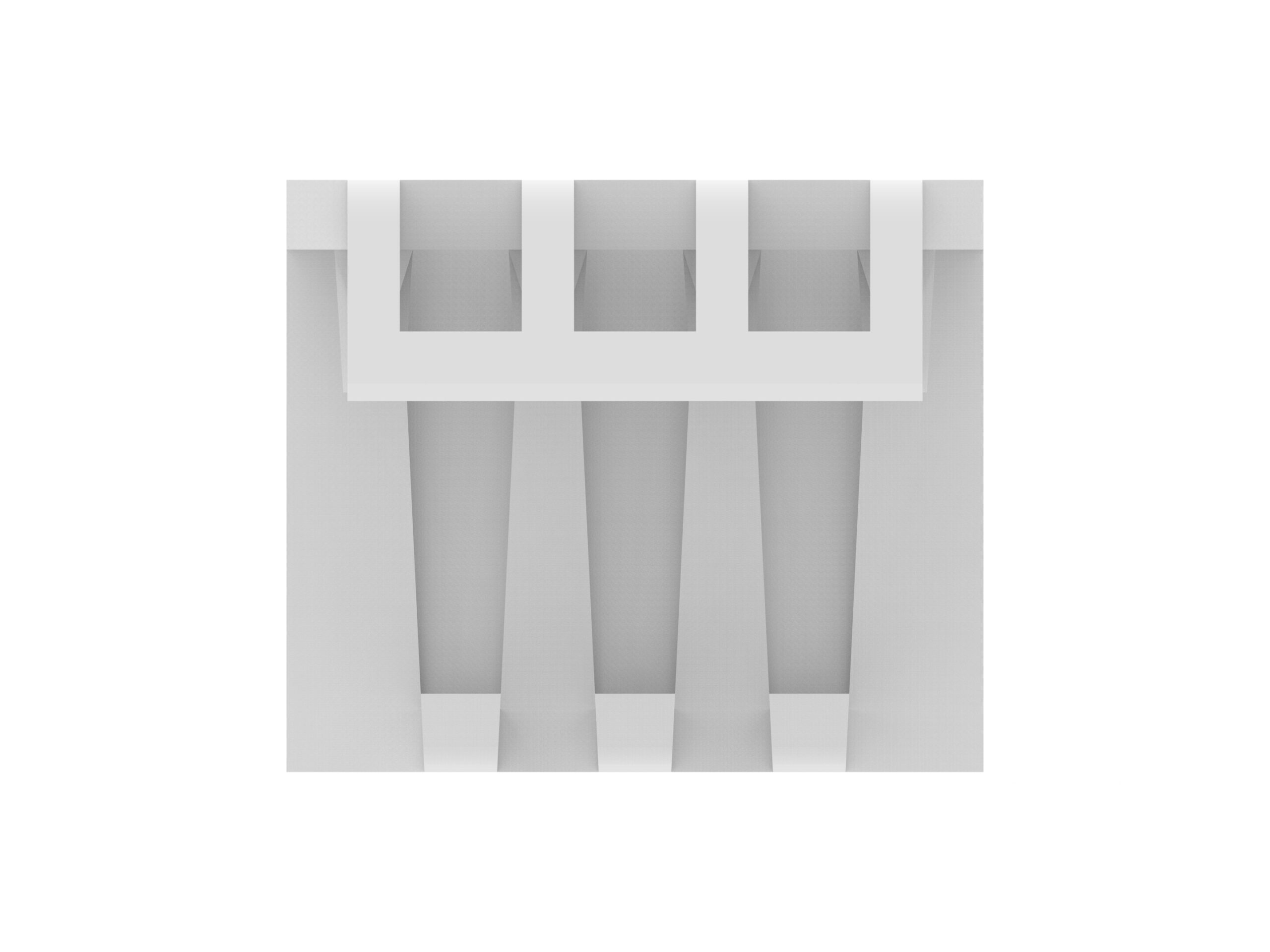

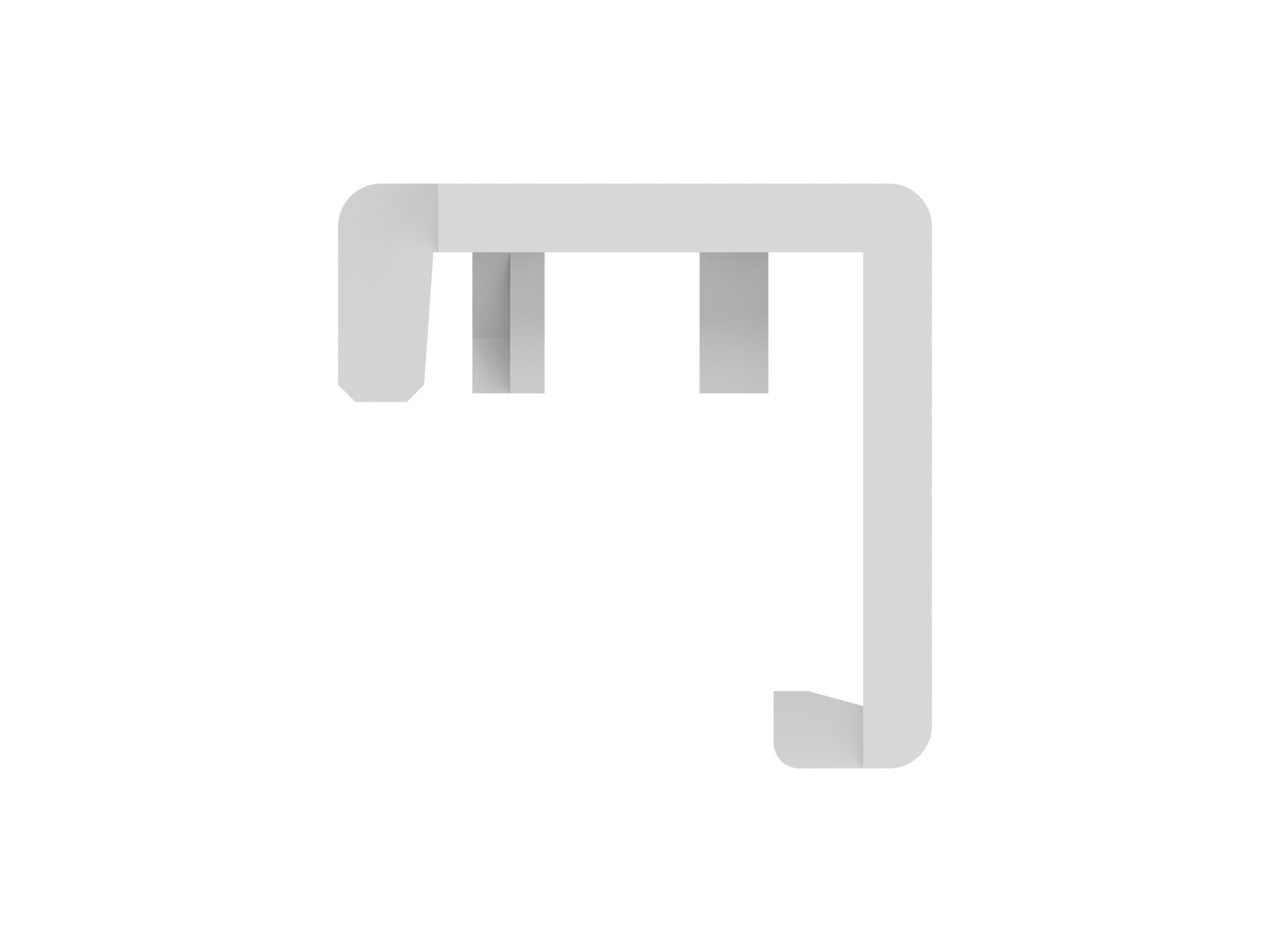

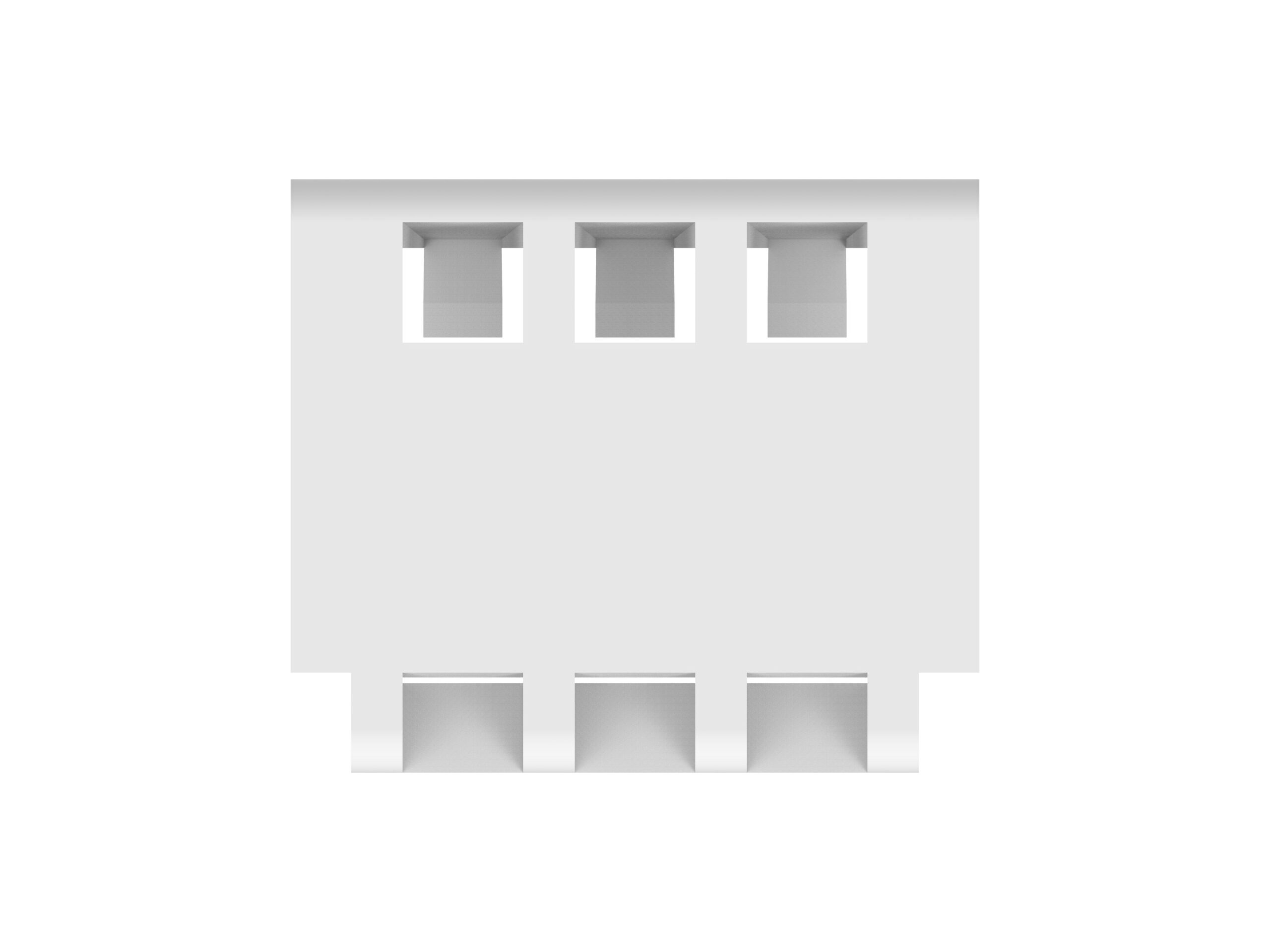

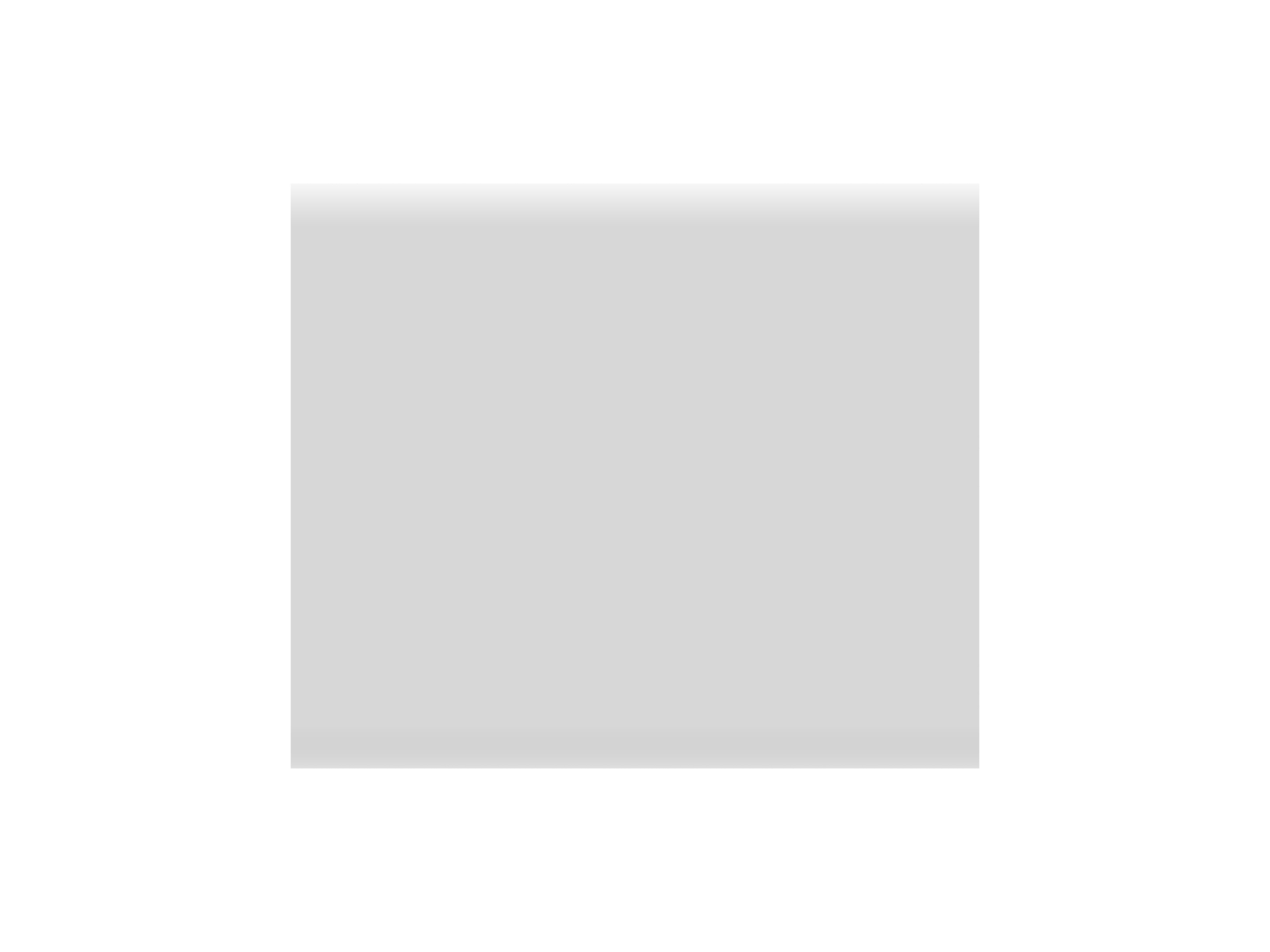

CARACTERISTICAS 643075-4
Perfil del producto: Norma
Tipo de tapa del conector: Cubierta de protección contra la tensión
Características de la configuración
Número de posiciones: 4
Características del cuerpo
Color del producto: Blanco
Material primario del producto: Nailon
Fijación mecánica
Alivio de tensión: Con
Características de la carcasa
Distancia entre pines: 2.54 mm
Condiciones de uso
Compatible con el conector de tipo de instalación IDC: Extremo cerrado
Temperatura de funcionamiento (máx.): 85 °C
Rango de temperatura de funcionamiento: -40 – 85 °C [ -40 – 185 °F ]
Estándares de la industria
Índice de flamabilidad UL: UL 94V-2
